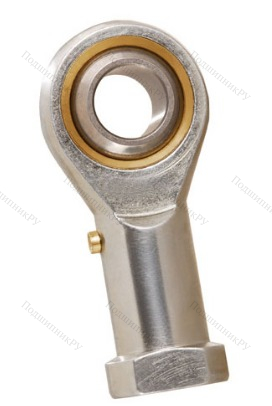

Шарнирный наконечник TSFL 25 ISB
Узел типа «К», конструкция которого включает в себя стальной стержень-ножку плоской формы со внутренней резьбой и сферическую головку с гнездом для размещения шарнирного подшипника скольжения с высотой и шириной B(H):31мм, с целью фиксации которого торцы отверстия развальцовываются после монтажа детали.
Что характеризует Шарнирный наконечник TSFL25 ISB?
- Устройство обслуживаемое, для смазывания в корпусе размещена воронкообразная масленка или специальный канал.
- Эксплуатация возможна в условиях воздействия нагрузок однонаправленного вектора в течение непродолжительных периодов при средних-больших углах качения и максимальной скорости вращения до 100 оборотов/мин.
- Может применяться вместе с конструкциями, передающими движение.
Выгодно приобрести деталь Шарнирный наконечник TSFL25 ISB c внутренним диаметром от d - 0мм до 50мм и наружным от D - 47мм до 125мм можно у консультантов нашего онлайн-магазина!
G (резьба) | M24x2 |
Вид резьбы | внутренняя (левая резьба) |
C1, мм | 22 |
h1, мм | 94 |
Динамическая нагрузка C, kН | 47 |
Статическая нагрузка C0, kН | 63 |
W, мм | 36 |
d1 | 29,6 |
d4 | 33.5 |
d5 | 42 |
d (h7), мм | 25 |
dk | 42.85 |
I3 | 48 |
I4 | 124 |
I5 | 12 |
I7 | 32 |
Вес, кг | 0.81 |
Альтернативная маркировка SKF | SILKAC25M |
Альтернативная маркировка FAG | GIKL25-PB |
Альтернативная маркировка ASAHI | JAFL25 |
Альтернативная маркировка FLURO | GILS25 |
Альтернативная маркировка IKO | PHS 25 L |
B, мм | 31 |
D, мм | 47 |
d2, мм | 60 |
r1 | 0.3 |
Угол поворота (градусы) | 15 |
Пара трения | сталь/бронза |
Производитель
|
ISB |
Ширина B
|
31 |
Внешний диаметр D
|
47 |
Размер
|
x47x31 |
Вес, кг
|
0.81 |
Модель
|
TSFL25ISB |
EAN
|
BCI6FHEA33 |
