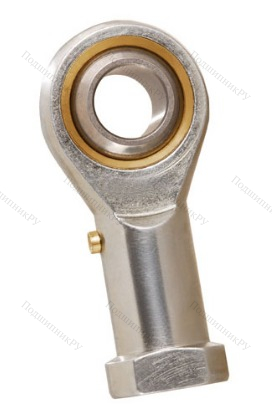

Шарнирный наконечник TSFL 20 ISB
Узел типа «К», конструкция которого включает в себя стальной стержень-ножку плоской формы со внутренней резьбой и сферическую головку с гнездом для размещения шарнирного подшипника скольжения с высотой и шириной B(H):25мм, с целью фиксации которого торцы отверстия развальцовываются после монтажа детали.
Что характеризует Шарнирный наконечник TSFL20 ISB?
- Устройство обслуживаемое, для смазывания в корпусе размещена воронкообразная масленка или специальный канал.
- Эксплуатация возможна в условиях воздействия нагрузок однонаправленного вектора в течение непродолжительных периодов при средних-больших углах качения и максимальной скорости вращения до 100 оборотов/мин.
- Может применяться вместе с конструкциями, передающими движение.
Выгодно приобрести деталь Шарнирный наконечник TSFL20 ISB c внутренним диаметром от d - 0мм до 50мм и наружным от D - 40мм до 125мм можно у консультантов нашего онлайн-магазина!
G (резьба) | M20x1.5 |
Вид резьбы | внутренняя (левая резьба) |
C1, мм | 18 |
h1, мм | 77 |
Динамическая нагрузка C, kН | 31 |
Статическая нагрузка C0, kН | 40 |
W, мм | 30 |
d1 | 24,4 |
d4 | 27.5 |
d5 | 34 |
d (h7), мм | 20 |
dk | 34.93 |
I3 | 40 |
I4 | 100 |
I5 | 10 |
I7 | 26 |
Вес, кг | 0.42 |
Альтернативная маркировка SKF | SILKAC20M |
Альтернативная маркировка FAG | GIKL20-PB |
Альтернативная маркировка ASAHI | JAFL20 |
Альтернативная маркировка FLURO | GILS20 |
Альтернативная маркировка IKO | PHS 20 L |
B, мм | 25 |
D, мм | 40 |
d2, мм | 50 |
r1 | 0.3 |
Угол поворота (градусы) | 14 |
Пара трения | сталь/бронза |
Производитель
|
ISB |
Ширина B
|
25 |
Внешний диаметр D
|
40 |
Размер
|
x40x25 |
Вес, кг
|
0.42 |
Модель
|
TSFL20ISB |
EAN
|
2V5F920XCP |
