- Технические характеристики и другая информация предоставляются для справки.
- Чертежи и изображения представлены для ознакомления

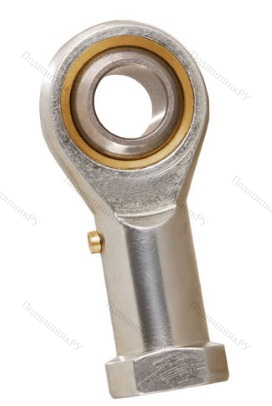

Шарнирный наконечник TSF 5 ISB
Узел типа «К», конструкция которого включает в себя стальной стержень-ножку плоской формы со внутренней резьбой и сферическую головку с гнездом для размещения шарнирного подшипника скольжения с высотой и шириной B(H):8мм, с целью фиксации которого торцы отверстия развальцовываются после монтажа детали.
Что характеризует Шарнирный наконечник TSF5 ISB?
- Устройство обслуживаемое, для смазывания в корпусе размещена воронкообразная масленка или специальный канал.
- Эксплуатация возможна в условиях воздействия нагрузок однонаправленного вектора в течение непродолжительных периодов при средних-больших углах качения и максимальной скорости вращения до 100 оборотов/мин.
- Может применяться вместе с конструкциями, передающими движение.
Выгодно приобрести деталь Шарнирный наконечник TSF5 ISB c внутренним диаметром от d - 0мм до 50мм и наружным от D - 13мм до 125мм можно у консультантов нашего онлайн-магазина!
G (резьба) | M5x0.8 |
Вид резьбы | внутренняя |
C1, мм | 6 |
h1, мм | 27 |
Динамическая нагрузка C, kН | 3.25 |
Статическая нагрузка C0, kН | 4.1 |
W, мм | 9 |
d1 | 7,7 |
d4 | 9 |
d5 | 11 |
d (h7), мм | 5 |
dk | 11.11 |
I3 | 14 |
I4 | 35 |
I5 | 4 |
I7 | 10 |
Вес, кг | 0.016 |
Альтернативная маркировка SKF | SIKAC5M |
Альтернативная маркировка FAG | GIKR5-PB |
Альтернативная маркировка ASAHI | JAF5 |
Альтернативная маркировка FLURO | GIS5 |
Альтернативная маркировка IKO | PHS 5 |
B, мм | 8 |
D, мм | 13 |
d2, мм | 16 |
r1 | 0.3 |
Угол поворота (градусы) | 13 |
Пара трения | сталь/бронза |
Производитель
|
ISB |
Ширина B
|
8 |
Внешний диаметр D
|
13 |
Размер
|
x13x8 |
Вес, кг
|
0.016 |
Модель
|
TSF5ISB |
EAN
|
HH73APP8E6 |
Похожие по размеру
